Quadrodec Luchtkanaal Rechthoekig
De Quadrodec Luchtkanaal Rechthoekig is een star luchtkanaal, opgebouwd uit 1 laag gegalvaniseerd staal. Door de speciale felsnaad ontstaat er een zeer hoge lekdichtheid.
milieu
- duurzaam
- 100% recyclebaar
beschikbare aansluiting
- 2x mof
toepassing
- De uiteinden van dit rechthoekige kanaal zijn eenvoudig te verbinden met de unieke Safe-verbinder QDCMM
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | -30 °C tot 375 °C |
| werkdruk: | max. +3000 Pa |
| luchtsnelheid: | max. 30 m/s |
| buigradius: | n.v.t. |
| afmetingen: | 220 X 55 mm |
| 250 X 80 mm | |
| standaard lengte: | 0.5 - 1 mtr |
|
Opbouw
|
|
|---|---|
| aantal lagen: | 1 |
waarvan gegalvaniseerd staal: |
1 |
| uiterlijk: | gegalvaniseerd grijs |
|
Grafieken
|
|
|---|---|
|
drukverlies (download als .PDF of als .PNG) |
|

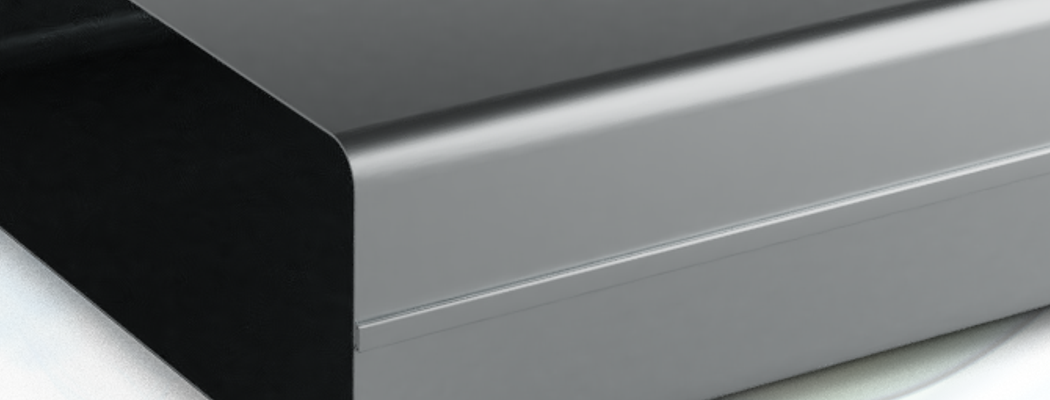

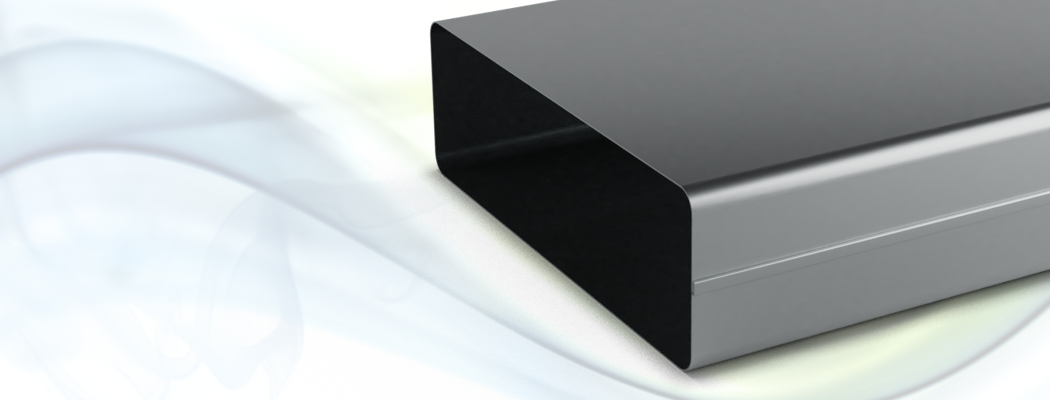

Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
Europa |
EN 13501-1:2018 | A1 |
Europa |
EN 12237 | Lekkage klasse D |
United States |
Ansi Ashrae 120-2017 | Drukverlies |
NEN 13180 |
|---|
| De Quadrodec Luchtkanaal Rechthoekig voldoet aan alle eisen en is gekwalificeerd volgens de specificaties van NEN 13180: "Ventilatie in gebouwen - Luchtkanalen - Afmetingen en mechanische eisen voor flexibele kanalen". |
 |
 |
 |
 |
|
|---|---|---|---|---|
| 0.5 mtr | 1.0 mtr | |||
| 220 X 55 | QDP220X55/L | 1 | 198 | 99 |
| 250 X 80 | QDP250X80/L | 1 | 138 | 69 |
L (lengte): 0.5 = 0.5 meter en 1.0 = 1.0 meter
