Quadrodec reducties
Deze ronde adapter is universeel te gebruiken voor alle ronde aansluitingen met dezelfde nominale diameter van het Quadrodec systeem.
De adapter is voorzien van verschillende aansluitingen en heeft een luchtdichtheidsklasse D
milieu
- duurzaam
- 100% recyclebaar
constructie
- De adapter is gemaakt van gegalvaniseerd staal. Door het naadlassen heeft de adapter afdichtingsklasse D
toepassing
- voor het koppelen van 2 ronde Quadrodec kanalen
beschikbare aansluitingen
- ♂♂
- ♂♀
- ♀♂
- ♀♀
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | |
met epdm sealing: |
-30 °C tot 100 °C |
zonder epdm sealing: |
-30 °C tot 375 °C |
| werkdruk: | n.v.t. |
| luchtsnelheid: | n.v.t. |
| buigradius: | n.v.t. |
| diameter bereik: | 100 - 125 mm |
| 125 - 150 mm | |
| 150 - 160 mm | |
|
Opbouw
|
|
|---|---|
| materiaal reductie: | gegalvaniseerd staal |
| materiaal afdichting: | epdm |
| uiterlijk: | gegalvaniseerd staal |
|

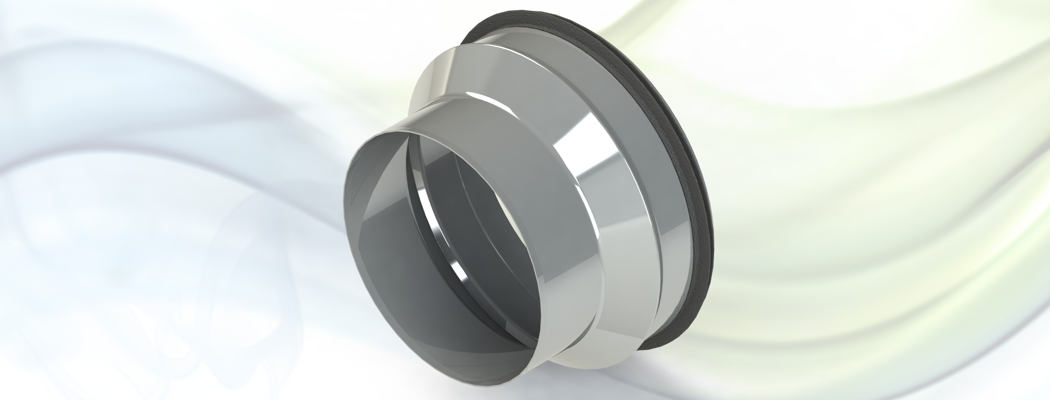

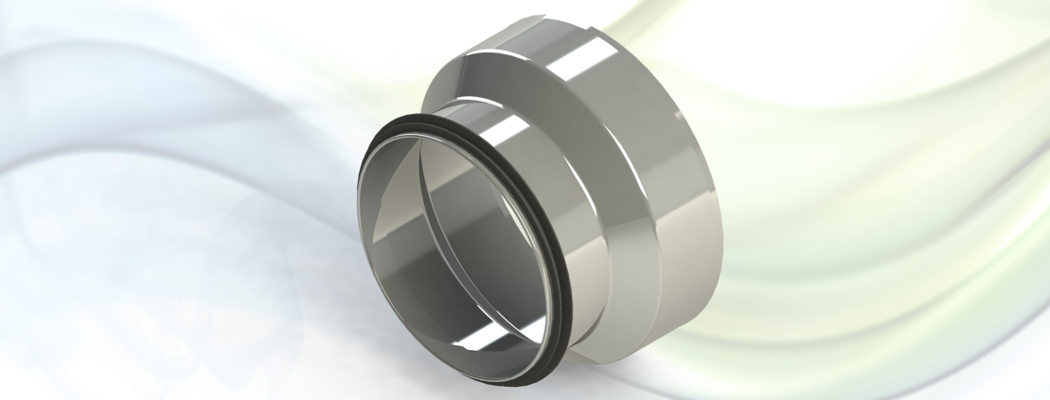

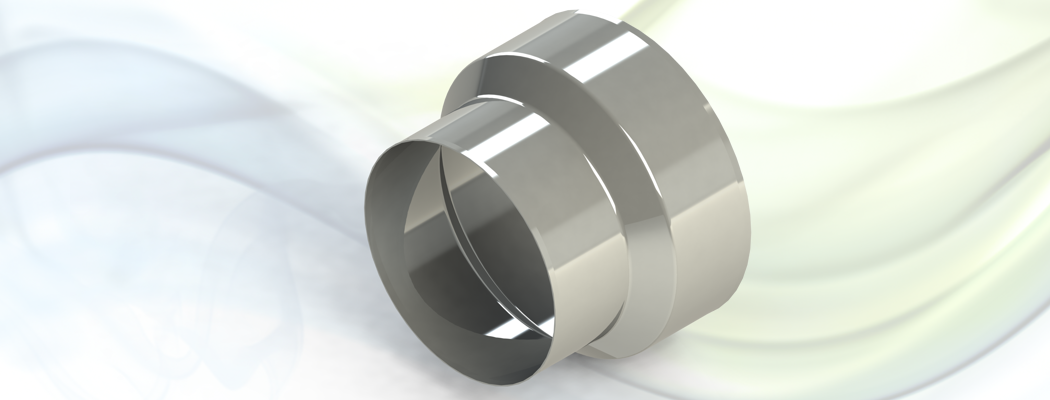

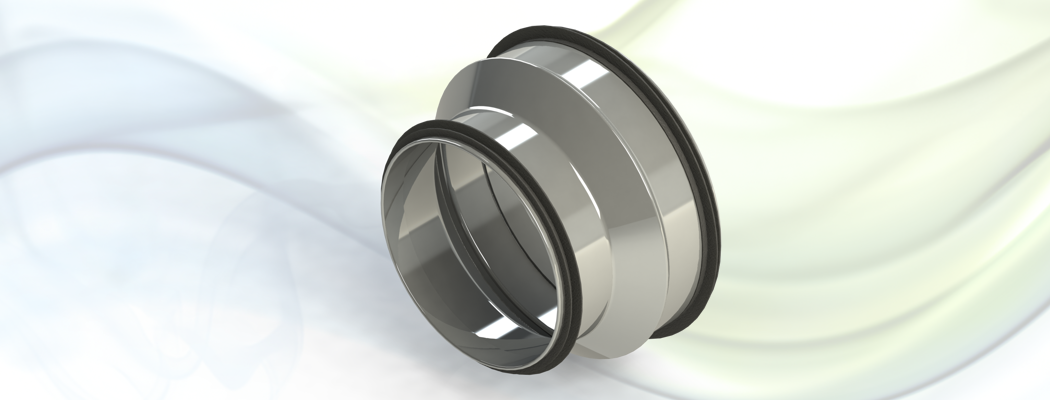

Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
Europa |
EN 13501-1:2018 | A1 |
Europa |
EN 12237 | Lekkage klasse D |
United States |
Ansi Ashrae 120-2017 | Drukverlies |
 |
 |
 |
 |
|
|---|---|---|---|---|
| 100 - 125 mm | ♀♀ | QDRCFF100/125 | 1 | 920 |
| 150 - 160 mm | ♀♀ | QDRCFF150/160 | 1 | 576 |
| 100 - 125 mm | ♀♂ | QDRCFM100/125 | 1 | 920 |
| 150 - 160 mm | ♀♂ | QDRCFM150/160 | 1 | 576 |
| 100 - 125 mm | ♂♀ | QDRCMF100/125 | 1 | 920 |
| 125 - 150 mm | ♂♀ | QDRCMF125/150 | 1 | 576 |
| 150 - 160 mm | ♂♀ | QDRCMF150/160 | 1 | 576 |
| 100 - 125 mm | ♂♂ | QDRCMM100/125 | 1 | 920 |
| 125 - 150 mm | ♂♂ | QDRCMM125/150 | 1 | 576 |
| 150 - 160 mm | ♂♂ | QDRCMM150/160 | 1 | 576 |
