Sonodec 500 + Combi 2100

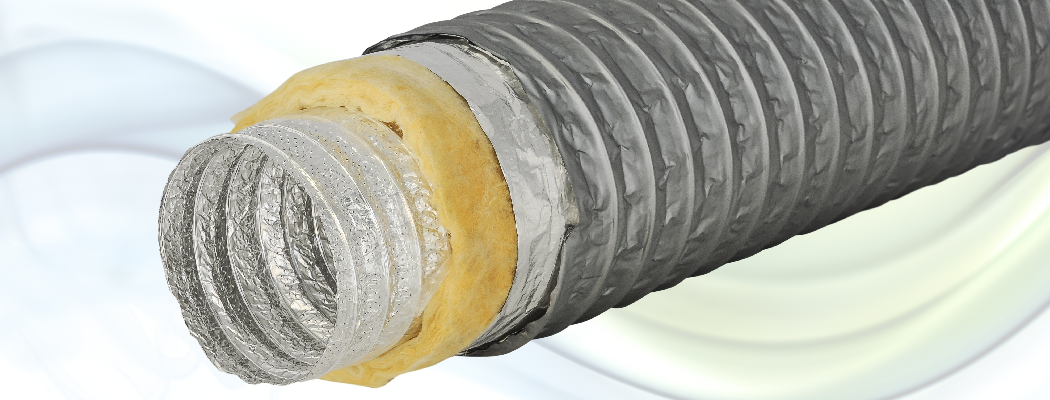

De Sonodec 500 + Combi 2100 bestaat uit een geperforeerde aluminium laminaat binnenslang, thermisch en akoestisch geïsoleerd met een glaswol laag en uitgevoerd met aluminium/polyester/copolymeer laminaat buitenmantel. Een kunststof barrier tussen de slang en het glaswol voorkomt migratie van glaswoldeeltjes in de luchtstroom.
toepassing
- beluchtingssystemen
- luchtbehandelingssystemen
- het voorkomen van condensvorming in luchtbehandelingssystemen
- vermindering van machinegeluiden
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | |
binnenslang: |
-30 °C tot 250 °C |
buitenmantel: |
-30 °C tot 140 °C |
| werkdruk: | max. +3000 Pa |
| luchtsnelheid: | max. 30 m/s |
| buigradius: | min. 0.58 x ∅ + 50 mm |
| diameter bereik: | 82 - 508 mm |
| standaard lengte: | 6 mtr |
|

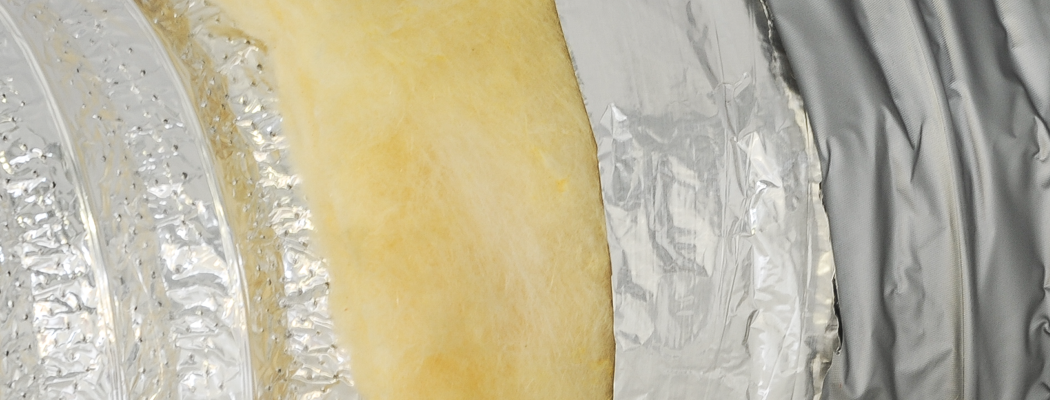

Opbouw
|
|
|---|---|
| binnenslang: | aluminium/polyester laminaat |
| barrier: | kunststof film |
| glaswoldeken: | 50 mm, 16 kg/m³ |
r-waarde: |
1.3m² K/W (ASTM C177-76) |
| buitenmantel: | aluminium/polyester/copolymeer laminaat |
| uiterlijk: | grijs |
|
Technische specificaties
|
|
|---|---|
Nederlandstalige specificatie |
|
Duitstalige specificatie |
|
Engelstalige specificatie |
|
Grafieken
|
|
|---|---|
|
drukverlies (download als .PDF of als .PNG) |
|
Product foto's
|
|
|---|---|
NEN 13180 |
|---|
| De Sonodec 500 + Combi 2100 voldoet aan alle eisen en is gekwalificeerd volgens de specificaties van NEN 13180: "Ventilatie in gebouwen - Luchtkanalen - Afmetingen en mechanische eisen voor flexibele kanalen". |
 |
 |
 |
 |
|---|---|---|---|
| 82 | DSX50C1G082/6 | 1 | 66 |
| 102 | DSX50C1G102/6 | 1 | 45 |
| 127 | DSX50C1G127/6 | 1 | 32 |
| 152 | DSX50C1G152/6 | 1 | 32 |
| 160 | DSX50C1G160/6 | 1 | 32 |
| 180 | DSX50C1G180/6 | 1 | 24 |
| 203 | DSX50C1G203/6 | 1 | 21 |
| 229 | DSX50C1G229/6 | 1 | 21 |
| 254 | DSX50C1G254/6 | 1 | 15 |
| 305 | DSX50C1G305/6 | 1 | 10 |
| 315 | DSX50C1G315/6 | 1 | 10 |
| 356 | DSX50C1G356/6 | 1 | 8 |
| 406 | DSX50C1G406/6 | 1 | 8 |
| 457 | DSX50C1G457/6 | 1 | 6 |
| 508 | DSX50C1G508/6 | 1 | 3 | 559 | DSX50C1G559/6 | 1 | 3 |
| 610 | DSX50C1G610/6 | 1 | 3 |
| 635 | DSX50C1G635/6 | 1 | 3 |
