DAM kwadranten

De DAM kwadranten bestaan uit verschillende uitvoeringen met elk hun specifieke toepassingen en voordelen.

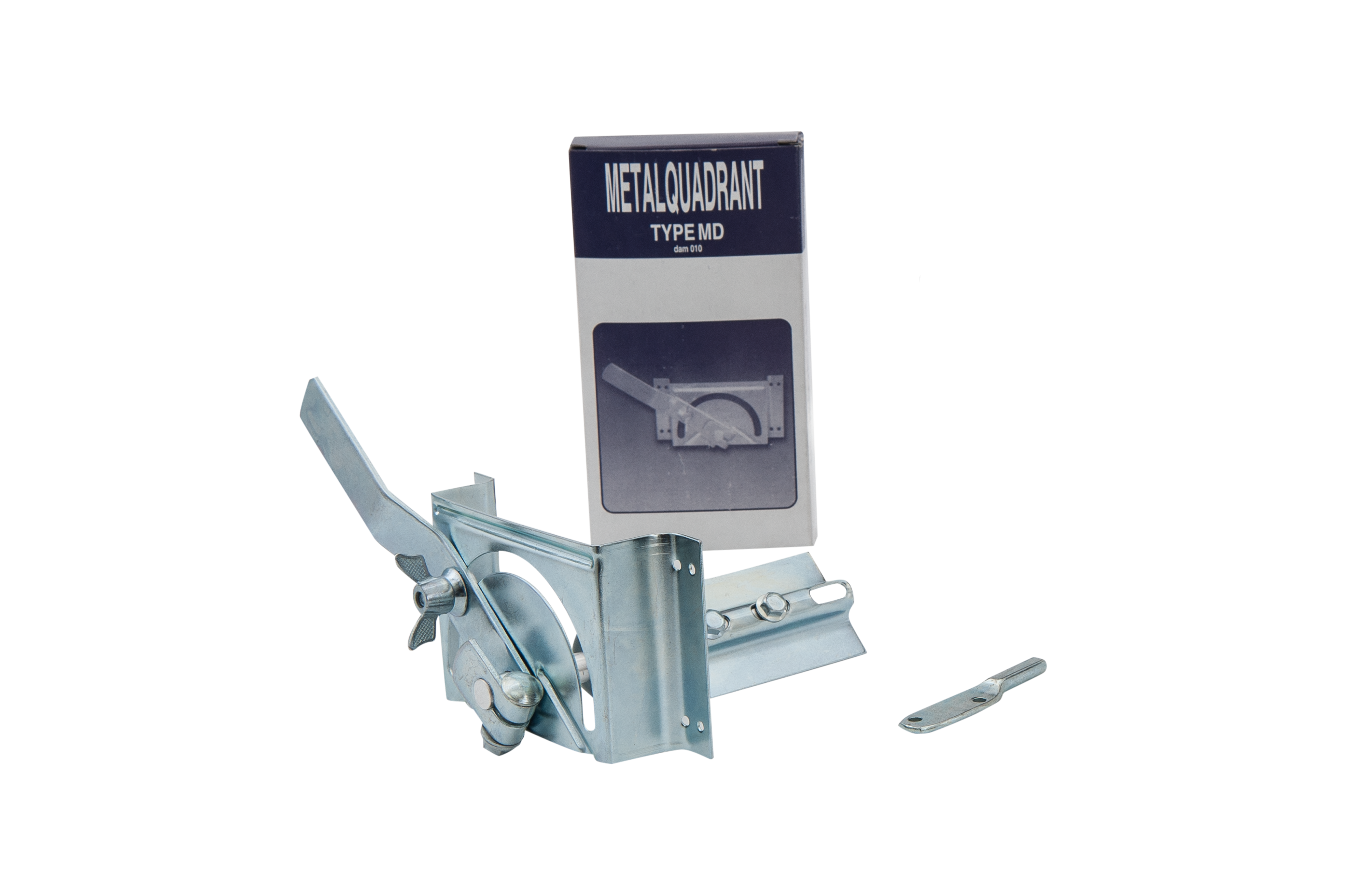

type DAM 010

De DAM 010 is een metalen kwadrant en zonder verdere hulpmiddelen te monteren in:

• rechthoekige kanalen met alle afmetingen
• ronde kanalen vanaf diameter 200 mm, (andere maten na aanpassing, zie montage instructie hoofdstuk 4.5)
• kanalen met inwendige isolatie
• kanalen met uitwendige isolatie
• kanalen zonder isolatie

voordelen van de DAM 010

• geen luchtlekkage
• de klep rammelt of vibreert niet
• volledig universeel en bedrijfszeker
• efficiënt en snel te monteren

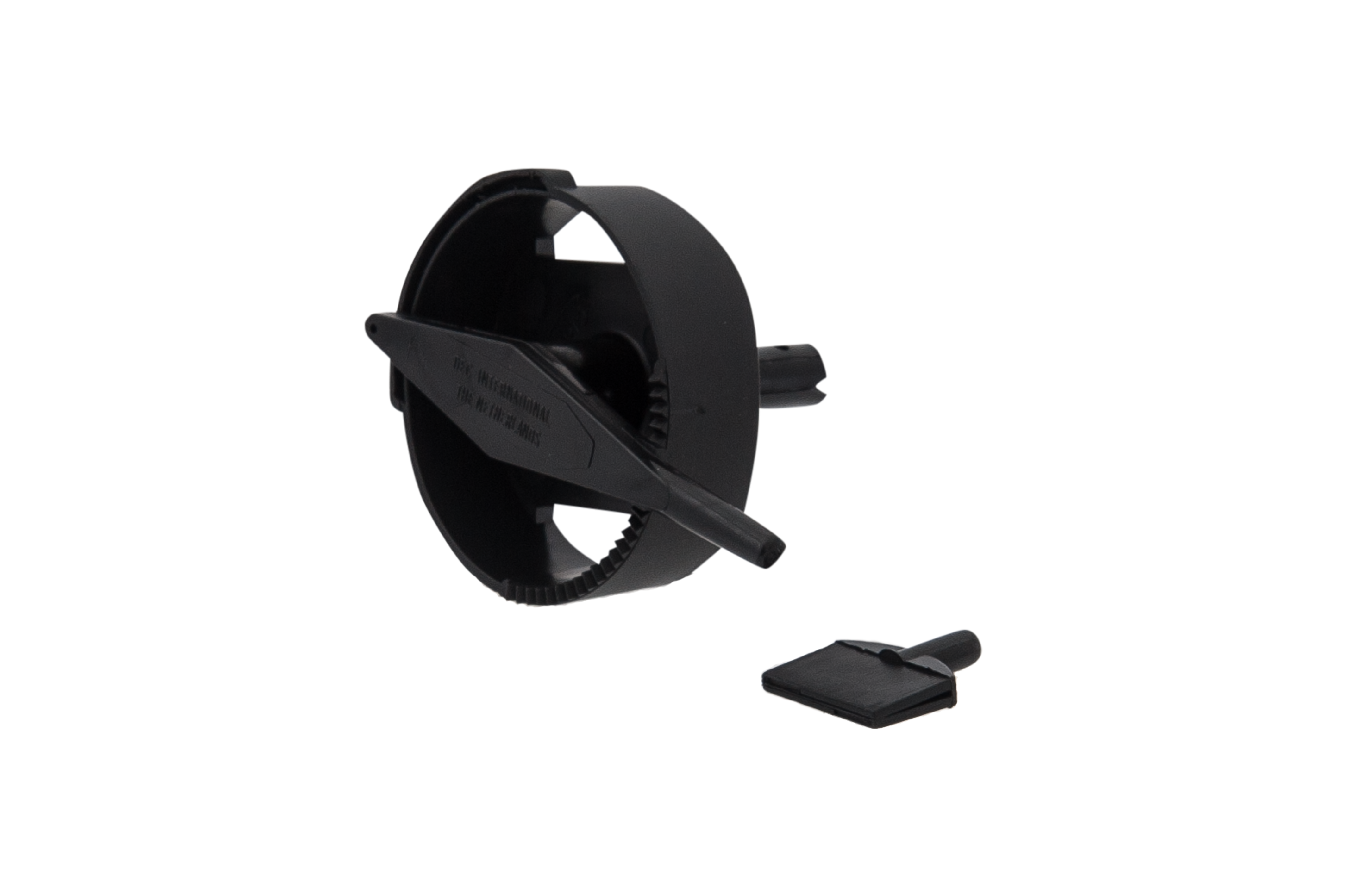

Type DAM 020

Standaard inclusief een contra lager om klep te stabiliseren. De DAM 020 is een nylon kwadrant (Nylon 6.6) en geschikt voor:

• ronde kanalen tot een max. diameter van 250 mm
• rechthoekige kanalen tot een max. breedte van 200 mm
• toe te passen in combinatie met plaatstalen klepbladen tot 1mm dikte

voordelen van de DAM 020

• snelle montage door enkelvoudige lagering
• robuuste constructie
• geen roestvorming, daardoor altijd bedienbaar
• geen luchtlekkage
• de klep rammelt of trilt niet
• de stand van de hefboom is altijd de stand van het klepblad

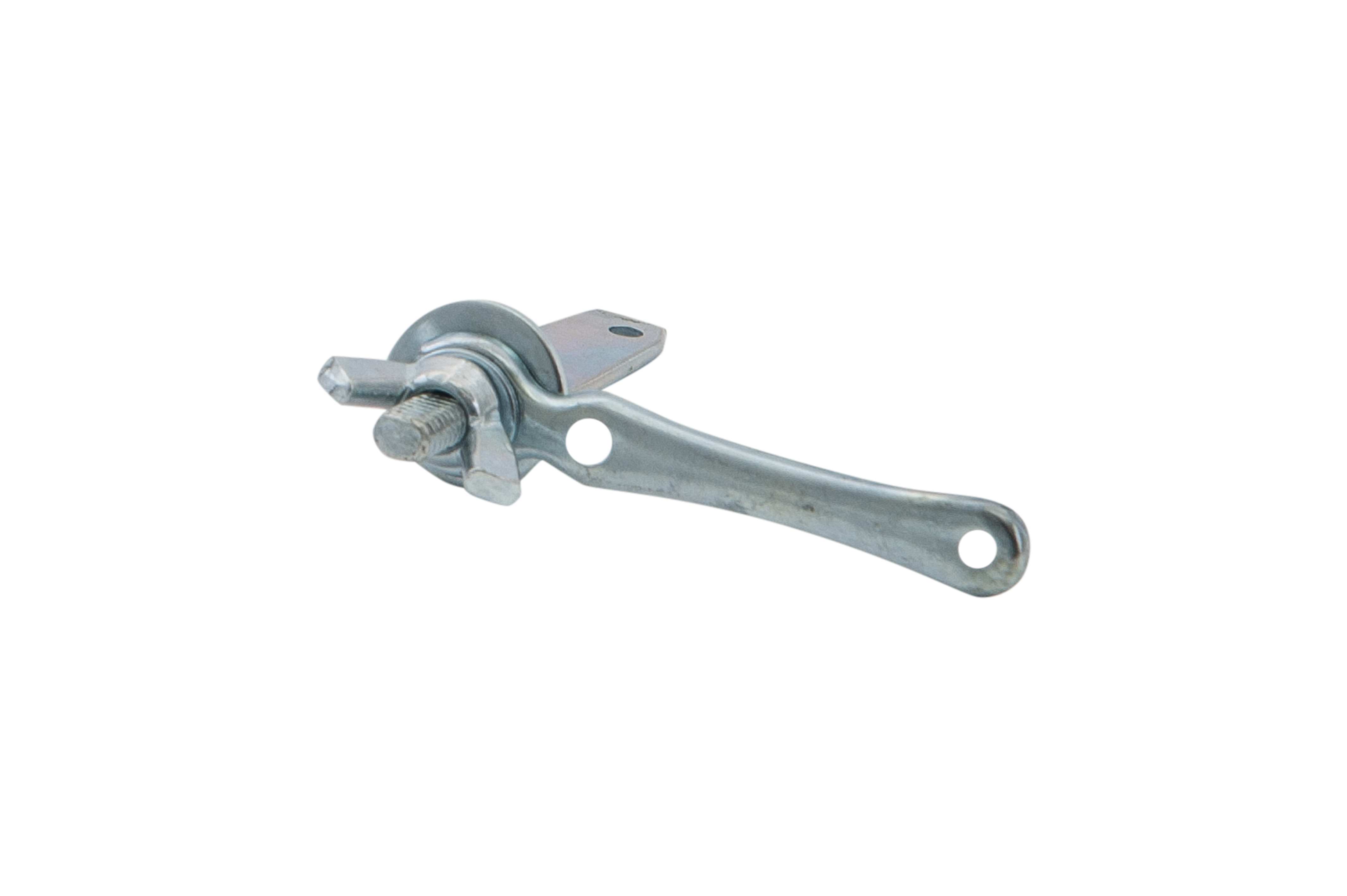

Type DAM 030

De DAM 030 is een metalen kwadrant, bestaande uit een as met schroefdraad, veer, ringen en vleugelmoer. Zonder verdere hulpmiddelen te monteren in: rechthoekige kanalen met alle afmetingen en ronde kanalen tot diameter 250 mm.

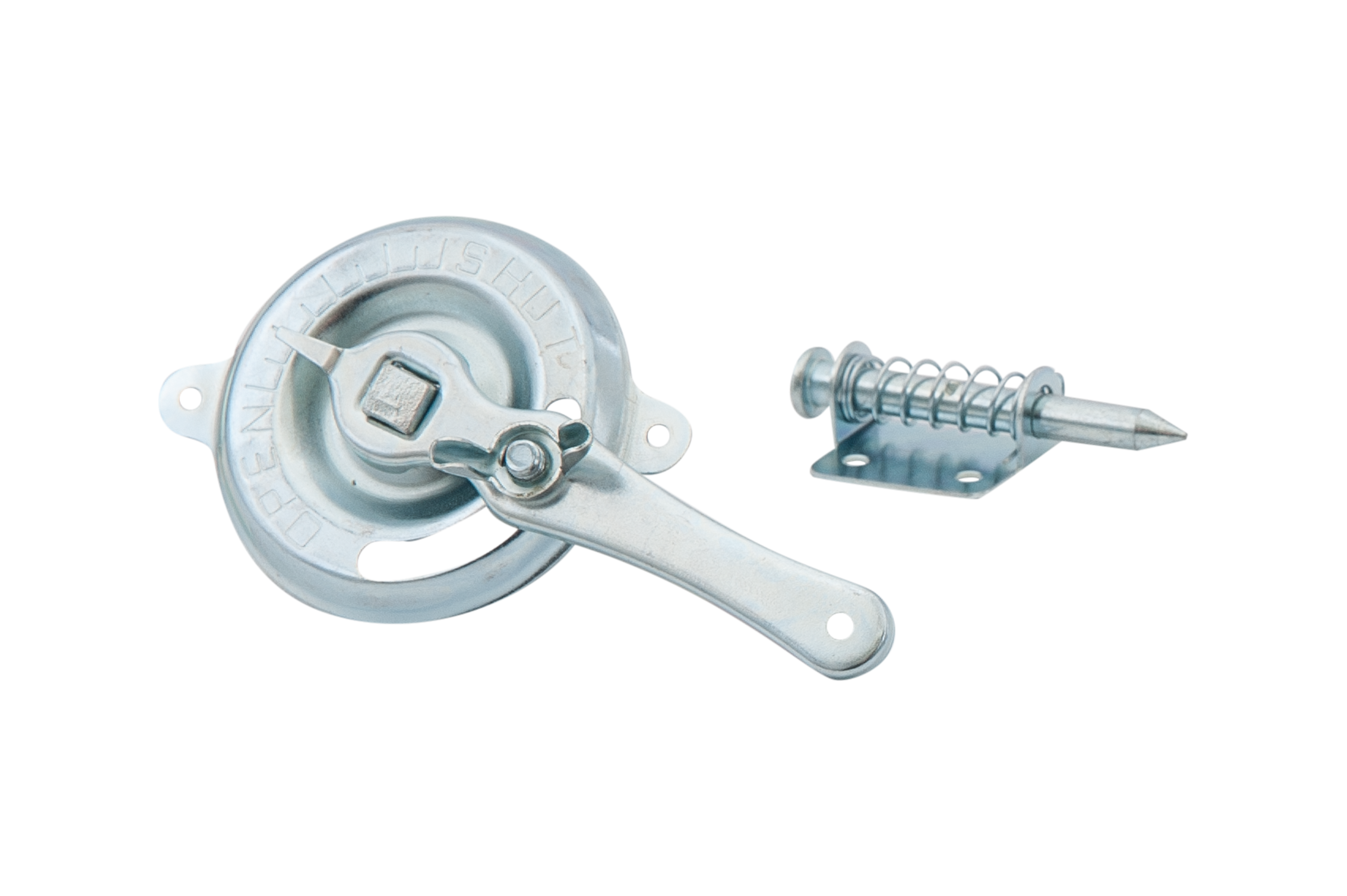

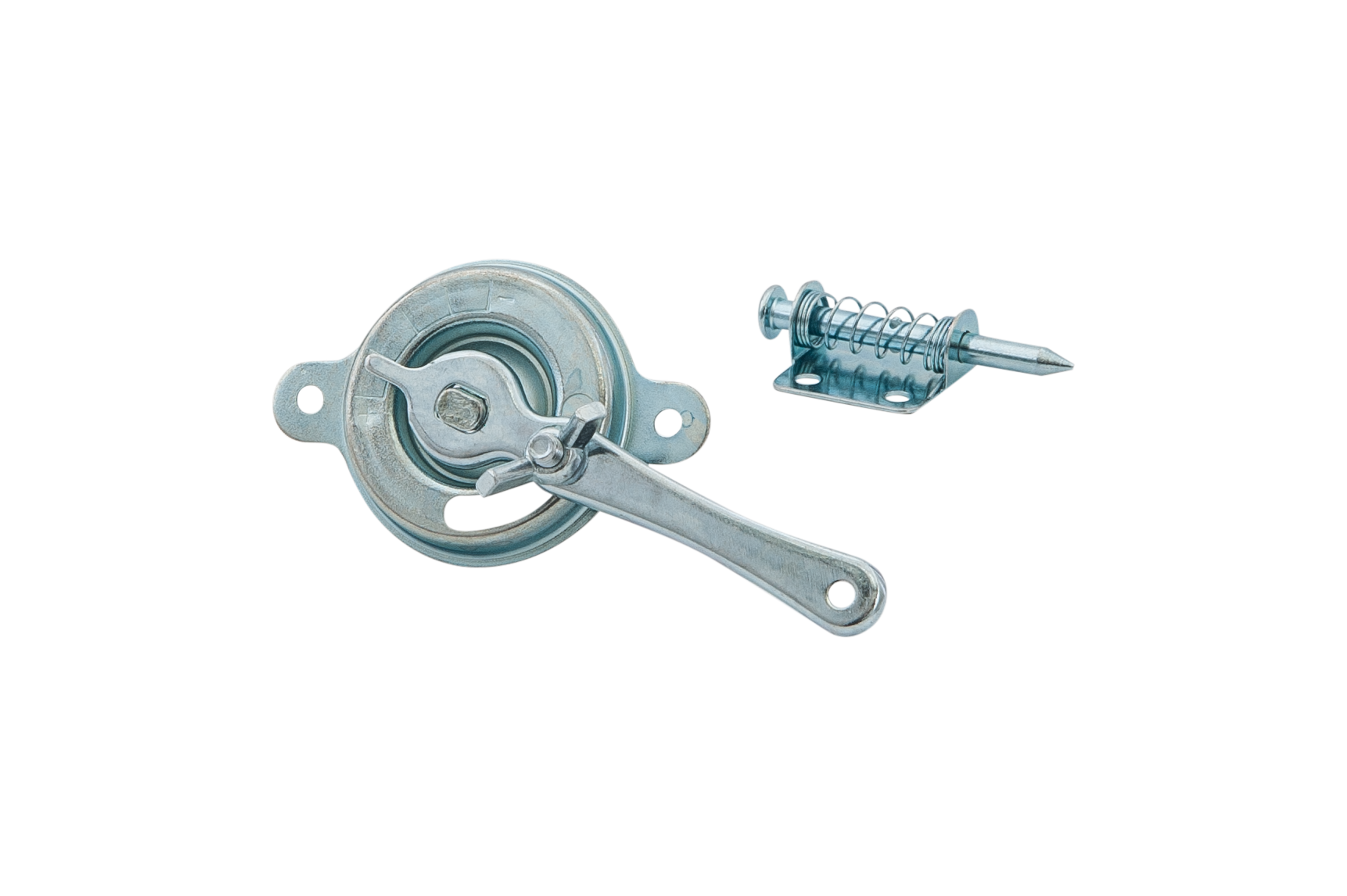

Type DAM 040 and DAM 050

De DAM 040 en DAM 050 zijn metalen kwadranten, bestaande uit een ronde aanwijsplaat, een ovale as zonder schroefdraad, veer, schroef en vleugelmoer. Zonder verdere hulpmiddelen te monteren in: rechthoekige kanalen met alle afmetingen en ronde kanalen tot diameter 350mm (DAM 040) en tot diameter 500mm (DAM 050).
