Quadrodec Kanalbögen Rechteckig auf Rund 90°
Das 90° Bogen ist der ideale Übergang von rechteckig auf rund oder Platzierung des Lüftungsventil im runden Übergang.
Das Kanalbögen ist mit einem Muffe-Muffe-Anschluss ausgestattet und hat Dichtungsklasse D.
Umwelt
- nachhaltig
- 100% recycelbar
Anwendung
- Kopplung von 1 rechteckigen und runden Quadrodec Luftkanäl oder Zubehör
|
Spezifikationen
|
|
|---|---|
| temperaturbereich: | -30 °C bis 375 °C |
| betriebsdruck: | n.a. |
| luftgeschwindigkeit: | n.a. |
| biegeradius: | 90° |
| durchmesserbereich: | 220 x 55 - 125 mm |
| 250 x 80 - 160 mm | |
|
Materialaufbau
|
|
|---|---|
| material bögen: | verzinkter stahl |
| aussehen: | verzinkter stahl |
|

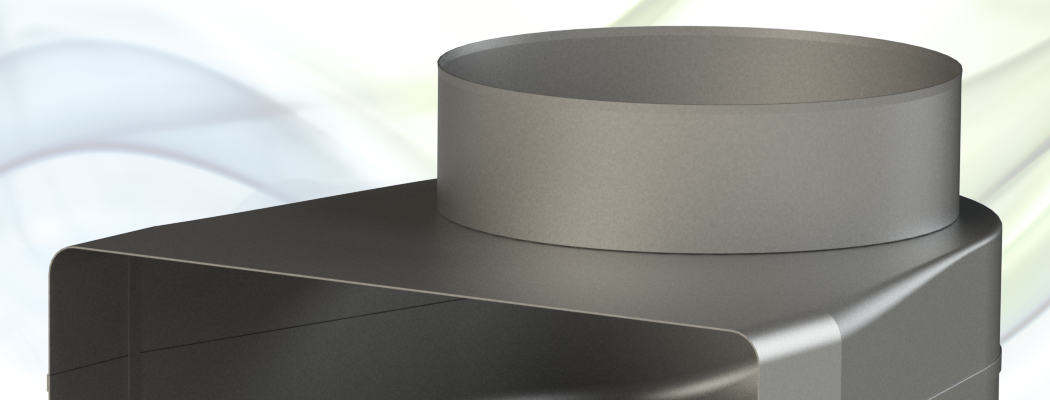

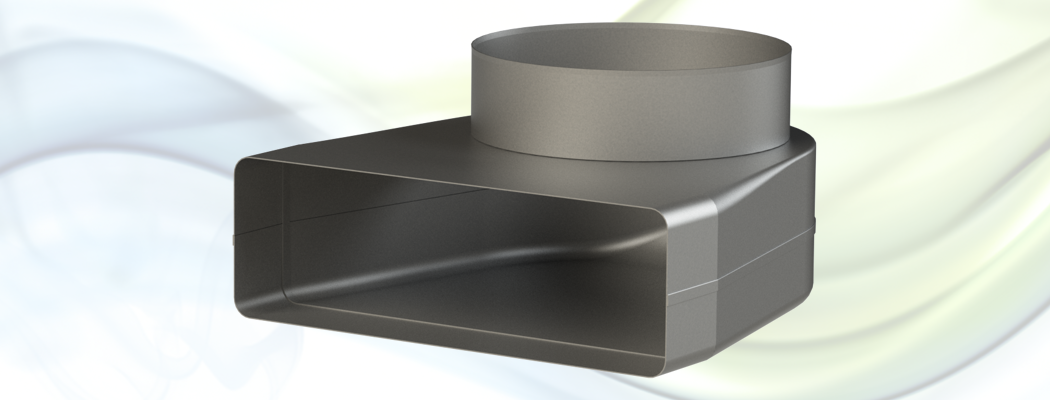

Produktbilder
|
|
|---|---|
|
Zertifikate
|
||
|---|---|---|
Europa |
EN 13501-1:2018 | A1 |
Europa |
EN 12237 | Dichtheitsklasse D |
Vereinigten Staaten |
Ansi Ashrae 120-2017 | Druckverlust |
 |
 |
 |
 |
|---|---|---|---|
| 220 X 55 - 125 mm | QD90FF220X55-125 | 1 | 270 |
| 220 X 55 - 160 mm | QD90FF250X80-160 | 1 | 180 |
