Isodec 500

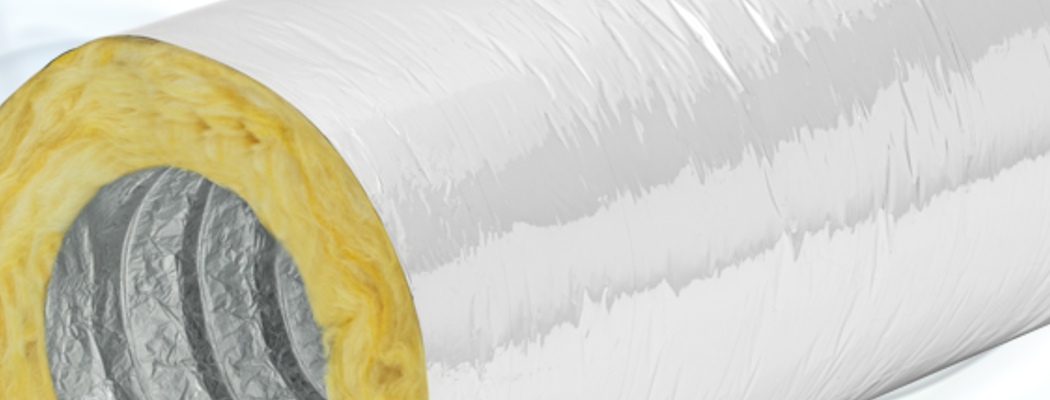

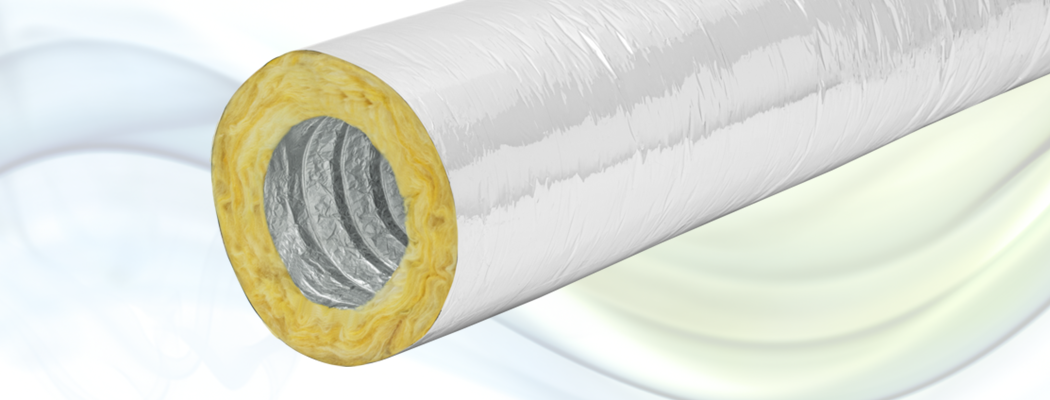

Die Isodec 500 besteht aus einem aluminiumlaminat-Innenschlauch, thermisch isoliert mit einer Glaswollschicht und ist mit einem Außenmantel ausgeführt.
Die thermische Isolation wird angewendet, um Kondensatbildung zu verhindern und Wärme- und Kälteverlust zu vermindern.
Anwendung
- Isolation in Belüftungssysteme
- Luftaufbereitungsinstallationen
- Dort, wo thermische Isolierung zur Verhinderung von Wärme- oder Kälteverlust erwünscht ist
- Das Verhindern von Kondensatbildung in Luftaufbereitungssystemen
|
Spezifikationen
|
|
|---|---|
| temperaturbereich: | -30 °C bis 140 °C |
| betriebsdruck: | max. +2500 Pa |
| luftgeschwindigkeit: | max. 25 m/s |
| biegeradius: | min. 0.54 x ∅ + 50 mm |
| durchmesserbereich: | 82 - 508 mm |
| standardlänge: | 7.5 mtr |
|
Materialaufbau
|
|
|---|---|
| innenschlauch: | aluminium/polyesterlaminat |
| isolierwolldecke: | 50 mm, 16 kg/m³ |
r-wert: |
1.3m² K/W (ASTM C177-76) |
| außenmantel: | aluminium/polyesterlaminat |
| aussehen: | aluminium |
|
Technisches Datenblatt
|
|
|---|---|
Niederländisches Datenblatt |
|
Deutsches Datenblatt |
|
Englisches Datenblatt |
|
Französisches Datenblatt |
|
Grafiken
|
|
|---|---|
|
Druckverlust (herunterladen als .PDF oder wie .PNG) |
|
Produktbilder
|
|
|---|---|
|
Zertifikate
|
||
|---|---|---|
Europa |
EN 13501-1 | B-s1,d0 |
Niederlande |
NEN6065/6066 | Class 1 |
Frankreich |
NF | M0/M1 |
Japan |
MLIT | Nicht brennbares Material |
Switzerland |
BKZ | RF2 |
NEN 13180 |
|---|
Die Isodec 500 Schläuche erfüllen alle Anforderungen spezifiziert in EN 13180: "Lüftung von Gebäuden - Luftleitungen - Maße und mechanische Anforderungen für flexible Luftleitungen" |
Marine Equipment Directive 2014/90/EU |
|---|
Declaration of Conformity |
 |
 |
 |
 |
|---|---|---|---|
| 82 | DIX50082 | 1 | 66 |
| 102 | DIX50102 | 1 | 66 |
| 127 | DIX50127 | 1 | 45 |
| 152 | DIX50152 | 1 | 32 |
| 160 | DIX50160 | 1 | 32 |
| 180 | DIX50180 | 1 | 24 |
| 203 | DIX50203 | 1 | 24 |
| 229 | DIX50229 | 1 | 21 |
| 254 | DIX50254 | 1 | 15 |
| 280 | DIX50280 | 1 | 10 |
| 305 | DIX50305 | 1 | 8 |
| 315 | DIX50315 | 1 | 8 |
| 356 | DIX50356 | 1 | 8 |
| 406 | DIX50406 | 1 | 6 |
| 457 | DIX50457 | 1 | 6 |
| 508 | DIX50508 | 1 | 3 |
25 mm glass wool blanket |
|---|
Dieses Produkt steht auch mit einer 25 mm starken Isolierung zur Verfügung. Der r-Wert des Isoliermantels ist 0.65m² K/W (ASTM C177-76). Der Artikelcode dieses Produktes ist dann DIX(diameter). |
